最終更新：2026/03/13

DE33sxN4extcp KH8x

(4FX 気動車特急８０系タイプサウンドデコーダ M車用） ¥13,400-

本製品は直販のみとなります。 予約受付 ← クリック

SIZE： (55 x 15 x 2.7 mm)  過電流保護機能追加

標準添付（消耗品）

  • 電解コンデンサ (330uF) × 1

※より小型の低ESRコンデンサも分売可能です

DP1定義（DE33sxExtcp_KH8x.ini）

CVリスト（DE33sxExtcp_KH8x_CVLIST.pdf）

※本製品は上級者向けです。電子工作の基礎知識があることを前提としています。 操作は DP1 を前提としています。

1.概要

1.1 開発コンセプト

1.2 Sound機能

短・長タイホン音（F2の押し方で鳴り分け）

タイホンは2種類収録（CV120.2=1で切替）※DUAL_HORN仕様で1種類に統合

オルゴール2種類収録（CV120.3=1で切替、M車のみ）

走行連動エンジン音（M車のみ）

先頭車の発電機音を収録（M車にも収録）

停止時ブレーキ音（T車はタイミングが合わないため CV120.4=0 で無効化可能）

ブレーキ排気音

ドア開閉音

駅ベル音

ブザー音

ATS音（「ジリリリ…」「キンコンキンコン…」を個別操作）

DUAL HORN（タイホン＋ホイッスル同時発音）
初期設定：
(F27=0,F28=0) → F2：ホイッスル
(F27=0,F28=1) → F2：タイホン
(F27=1,F28=1) → F2：ホイッスル＋タイホン
※F27/F28 は変更可能

1.3 Analog環境

本デコーダは DCC 専用であり、ANALOG 運転は性能保証外です。

スパーク等で内部設定値が化ける場合があり、リセットは DCC コントローラのみ可能。

約7Vでエンジン起動・ライト点灯。

約8Vでタイホンが鳴り走行開始、約7Vで停止。

約6.5〜7Vでブレーキ音とともに停止可能。

純直流パワーパック推奨。パルス式は不安定になる可能性あり。

22V以上は故障の可能性あり。

1.5 運転方法 (DCC)

  1. F0=on：前照灯点灯（停止時は減光）。
  2. F1=on：テールライト点灯。
  3. エンジン自動起動。
  4. F6=on：発電機起動。
  5. 運転準備完了。
  6. F21：ホーム出発ベル。
  7. F22：ドア閉めブザー。
  8. F7：ドア開閉音。
  9. F2：タイホン（長短操作）。
  10. F3：ブレーキエアー音（on→off）。
  11. スロットルを上げる。
  12. 前照灯が明るくなる。
  13. エンジン音が吹け上がり加速。
  14. F23：オルゴール。
  15. 所定速度でスロットルを戻す（F11でも可）。
  16. 惰行運転へ。
  17. F4=on：ATS「ジリリリ…」→ off：「キンコン…」。
  18. 再加速はスロットル or F11。
  19. 停車駅に進入。
  20. F3：ブレーキ排気音。
  21. 停止直前にスキール音。
  22. F7：ドア開く音。
ライト・サウンドファンクションの割付は自由に変更可能。初期設定では F0〜F8 に基本機能を割り当てています。

2. 実装 (電車、気動車用)

レール入力、モーター出力、コンデンサー、スピーカーは基板ランドへ直接ハンダ付けします。

基板背面にはむき出し部分があるため、絶縁を確実に行ってください。
FX1..FX4(初期設定)は、FX9..FX12に割り付けることが出来ます。(CV60.1=1)

FX1..FX4で割り付けた場合、extFx(外部FX)でも FX1..FX4が重複します。
外部Fx は FX1..FX8に割り付けています。
  • 外部Fxを1個のみ利用
    JUMPERを閉じて、FX5-8に設定
    親基板は、FX1-4に設定 (CV60.1=0 出荷時)

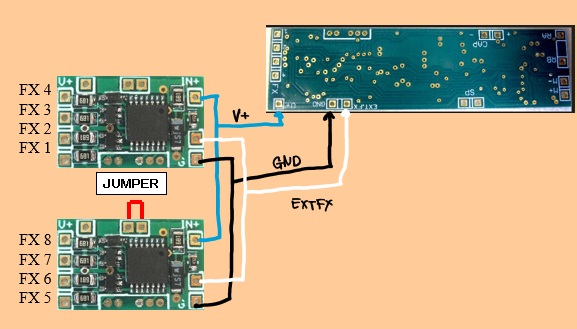

  • 外部Fxを2個利用
    左図の通り
    親基板は、FX9-12に設定 (CV60.1=1)
CV LIST例
1.親基板のみ(出荷時)CV60.1=0
  • FXn :[ボタン番号] --- 機能 ---:CV設定
  • FX1 :[f0] Headlight 1end fwd :CV35=96,CV112=246
  • FX2 :[f1] Taillight 1end rev :CV36=177,CV113=242
  • FX3 :[f1] Taillight 2end fwd :CV37=161,CV114=243
  • FX4 :[f0] Headlight 2end rev :CV38=176,CV115=246
2.親基板のみ[先頭車] CV60.1=0
  • FX1 :[f0] Headlight 1end fwd :CV35=96,CV112=246
  • FX2 :[f1] Taillight 1end rev :CV36=177,CV113=243
  • FX3 :[f3] ヘッドサイン 1end :CV37=67,CV114=254
  • FX4 :[f10] CAB 1end :CV38=74,CV115=254
3. 外部Fxを1個のみ利用 CV60.1=0
  • 親基板 (先頭運転台)
  • FXn :[ボタン番号] --- 機能 ---:CV設定
  • FX1 :[f0] Headlight 1end fwd :CV35=96,CV112=246
  • FX2 :[f1] Taillight 1end rev :CV36=113,CV113=243
  • FX3 :[f3] ヘッドサイン 1end :CV37=67,CV114=254
  • FX4 :[f10] CAB 1end :CV38=74,CV115=254
  • 外部Fx基板 JUMPER:閉
  • FX5 :[f0] Headlight 2end rev :CV39=176,CV116=246
  • FX6 :[f1] Taillight 2end fwd :CV40=161,CV117=243
  • FX7 :[f3] ヘッドサイン 2end :CV41=131,CV118=254
  • FX8 :[f10] CAB 2end :CV42=138,CV119=254
4. 外部Fxを2個利用 CV60.1=1
  • 外部Fx基板1
  • FXn :[ボタン番号] --- 機能 ---:CV設定
  • FX1 :[f0] Headlight 1end fwd :CV35=96,CV112=246
  • FX2 :[f1] Taillight 1end rev :CV36=113,CV113=243
  • FX3 :[f3] ヘッドサイン 1end :CV37=67,CV114=254
  • FX4 :[f10] CAB 1end :CV38=74,CV115=254
  • 外部Fx基板2 JUMPER:閉
  • FX5 :[f0] Headlight 2end rev :CV39=176,CV116=246
  • FX6 :[f1] Taillight 2end fwd :CV40=161,CV117=243
  • FX7 :[f3] ヘッドサイン 2end :CV41=131,CV118=254
  • FX8 :[f10] CAB 2end :CV42=138,CV119=254
  • 親基板
  • FX09(A) :[f0] Headlight 1end fwd :CV210=96,CV211=246
  • FX10(B) :[f0] Headlight 2end rev :CV212=176,CV213=246
  • FX11(C) :[f11] on/off :CV214=11,CV215=240
  • FX12(D) :[f12] on/off :CV216=12,CV217=240

3. 仕様

項目 内容
DCC 動作電圧 7–22V（絶対定格）
出力電流 MOTOR 連続 1A　瞬間 2A（50msec）
過電流保護
約 1A で高速遮断・自動復帰
FUNCTION × 4 各 50mA
合計 連続 2A
※連続出力は放熱無限大条件
サウンド出力 8Ω 0.7W BTL
4Ω 1.4W BTL
※外部 AMP 接続不可
PWM 周波数 約 20kHz
BEMF 有効時は約 100Hz 周期で逆起電力取得のため一時 CUT
加減速 対応
Speed Step 14 / 28 / 128 ステップ
start / mid / max
27 スピードテーブル
アドレス設定 1–10239
プログラミングモード 全プログラミングモード対応
総括制御 対応
CV値リセット CV8=103 で出荷時状態にリセット
