DE33sxN4extcp EL6x

(4FX 汎用型新型電機サウンドデコーダ） ¥13,400-

---

本製品は直販のみとなります。 予約受付 ← クリック

SIZE： (55 x 15 x 2.7 mm)

標準添付（消耗品）

• 電解コンデンサー (330uF) × 1

※より小型の低ESRコンデンサーも分売可能です

DP1定義（ngdcc/dp1/cfg/DE33sxExtcp_EL.ini）

CVリスト（ngdcc/docs/DE33sxExtxp_EL_CVLIST.pdf）

※本製品は上級者向けです。電子工作の基礎知識があることを前提としています。 操作は DP1 を前提としています。

1. 概要

1.1 開発コンセプト

• 4FX FX28対応 外部FXユニット基板( NGDCC EXT FX4 や NGDCC EXT FX4REG 等)を接続すれば、12FXまで対応します。
• サイレント駆動
• トルク補償機能つき
• リード線のハンダ付けが必要です。
• 停止時減光機能（走行開始でヘッドライトが明るくなります）
• BEMF（定速走行）機能
• 音源アンプをデジタル化し消費電流を低減（音量は若干低下）
• アンプゲインを2段階で調整可能（音質劣化なし）
• 4Ωスピーカー接続可能（CV120.5=0 設定必須）
• モーター出力過電流保護（約1Aで高速遮断・自動復帰）

1.2 Sound機能

• 短・長ホイッスル音

• ブロワー、コンプレッサー音

• 停止時ブレーキ音

• 単弁ブレーキ排気音

• 連結機能
  少し移動（調整可能）して連結音が鳴ります。

• ATS音は「ジリリリ…」「キンコンキンコン…」を個別操作できます。

1.3 Analog環境

本デコーダは基本的に DCC 専用であり、ANALOG 運転は性能保証外です。

デコーダはスパーク等で内部設定値が化けることがあり、リセットが必要になる場合がありますが、DCC コントローラでのみリセット可能です。

約7Vでブロワーが起動し、ヘッドライト・テールライトが点灯します。

約8Vでブレーキ排気音とともにホイッスルが鳴り、走行開始。約7Vで停止。

約6.5〜7Vでブレーキ音とともに停止可能。

純直流パワーパック推奨。パルス式は不安定になる可能性あり。

22V以上は故障の可能性あり。

1.5 運転方法 (DCC)

F6ボタンでブロワーが始動します。 F0ボタンで前照灯が点灯（停止時は減光）。 単機運転では F1 でテールライト点灯。 運転準備完了。 F2 でホイッスル（長短は押し方で表現）。 スロットルを上げる。 前照灯が明るくなりブレーキエアー音。 F3 を先に押すと単独でブレーキエアー音を鳴らせる（重連時に有用）。 吊り掛け音とともに加速。 速度に応じて吊り掛け音が変化。 所定速度でスロットルを少し戻す。 吊り掛け音が途切れ惰行運転へ。 実車同様、徐々に速度が落ちるが、デコーダ機能で一定速度を維持可能。 F4=on で ATS「ジリリリ…」→ off で「キンコン…」。 再加速はスロットルを上げる。 停車駅に進入。 F3 で単弁ブレーキ排気音。 停止直前にスキール音。 ときどきコンプレッサーが動作。 連結操作：直前で停止 → F5 で自動連結。

ライト・サウンドファンクションの割付は自由に変更可能。初期設定では F0〜F8 に基本機能を割り当てています。

2. 実装 (機関車用)

	レール入力、モーター出力、コンデンサー、スピーカーは基板ランドへ直接ハンダ付けします。 基板背面にはむき出し部分があるため、絶縁を確実に行ってください。
	FX1..FX4(初期設定)は、FX9..FX12に割り付けることが出来ます。(CV60.1=1) FX1..FX4で割り付けた場合、extFx(外部FX)でも FX1..FX4が重複します。

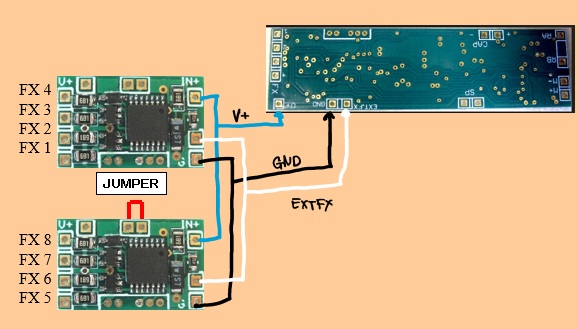

	外部Fx は FX1..FX8に割り付けています。 外部Fxを1個のみ利用 JUMPERを閉じて、FX5-8に設定 親基板は、FX1-4に設定 (CV60.1=0 出荷時) 外部Fxを2個利用 左図の通り 親基板は、FX9-12に設定 (CV60.1=1)
CV LIST例
1.親基板のみ(出荷時)CV60.1=0 FXn :[ボタン番号] --- 機能 ---:CV設定 FX1 :[f0] Headlight 1end fwd :CV35=96,CV112=246 FX2 :[f1] Taillight(入換標識) 1end rev :CV36=113,CV113=242 FX3 :[f1] Taillight(入換標識) 2end fwd :CV37=161,CV114=242 FX4 :[f0] Headlight 2end rev :CV38=176,CV115=246
2. 外部Fxを1個のみ利用 CV60.1=0 親基板 FXn :[ボタン番号] --- 機能 ---:CV設定 FX1 :[f0] Headlight 1end fwd :CV35=96,CV112=246 FX2 :[f1] Taillight(入換標識) 1end rev :CV36=113,CV113=242 FX3 :[f1] Taillight 1end rev :CV37=113,CV114=243 FX4 :[f10] CAB 1end :CV38=74 ,CV115=254 外部Fx基板 JUMPER:閉 FX5 :[f0] Headlight 2end rev :CV39=176,CV116=246 FX6 :[f1] Taillight(入換標識) 2end fwd :CV40=161,CV117=242 FX7 :[f3] Taillight 2end fwd :CV41=161,CV118=243 FX8 :[f10] CAB 2end :CV42=138,CV119=254
3. 外部Fxを2個利用 CV60.1=1 外部Fx基板1 FXn :[ボタン番号] --- 機能 ---:CV設定 FX1 :[f0] Headlight 1end fwd :CV35=96,CV112=246 FX2 :[f1] Taillight(入換標識) 1end rev :CV36=117,CV113=242 FX3 :[f1] Taillight 1end rev :CV37=113,CV114=243 FX4 :[f10] CAB 1end :CV38=74,CV115=254 外部Fx基板2 JUMPER:閉 FX5 :[f0] Headlight 2end rev :CV39=176,CV116=246 FX6 :[f1] Taillight(入換標識) 2end fwd :CV40=161,CV117=243 FX7 :[f3] Taillight 2end fwd :CV41=161,CV118=243 FX8 :[f10] CAB 2end :CV42=138,CV119=254 親基板 FX09(A) :[f0] Headlight 1end fwd :CV210=96,CV211=246 FX10(B) :[f0] Headlight 2end rev :CV212=176,CV213=246 FX11(C) :[f11] on/off :CV214=11,CV215=240 FX12(D) :[f12] on/off :CV216=12,CV217=240

3. 仕様

項目		内容
DCC 動作電圧		7–22V（絶対定格）
出力電流	MOTOR	連続 1A　瞬間 2A（50msec） 過電流保護 約 1A で高速遮断・自動復帰
	FUNCTION × 4	各 50mA
	合計	連続 2A ※連続出力は放熱無限大条件
サウンド出力		8Ω 0.7W BTL 4Ω 1.4W BTL ※外部 AMP 接続不可
PWM 周波数		約 20kHz BEMF 有効時は約 100Hz 周期で逆起電力取得のため一時 CUT
加減速		対応
Speed Step		14 / 28 / 128 ステップ start / mid / max 27 スピードテーブル
アドレス設定		1–10239
プログラミングモード		全プログラミングモード対応
総括制御		対応
CV値リセット		CV8=103 で出荷時状態にリセット
