DE22x6K   キハ３５(kato)搭載例                                                       2008/10/17 更新

---

• ＫＡＴＯ製キハ35一般色 2008.9 6074-1(M車),6075-1(T車) 使用

• DE22x6K 開発時に、上記車輛への搭載を念頭しましたが、誰でも問題なく搭載出来るということではなく、それなりの加工技術が必要となります。

• 室内灯は、取り付けていません。

• 　

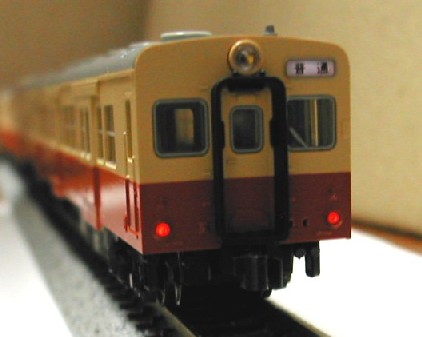

ヘッドライト点灯時	テールライト点灯時
- ヘッドライトは、"普通"の表示と共用しているので、減光機能は Off(CV60.4=0)にしています。 - 導光器が長いので、暗くなっています。個別のＬＥＤを埋め込んだほうが良いかもしれません。 - テールライトは遮光をうまく工夫しないと、光ってしまいます。

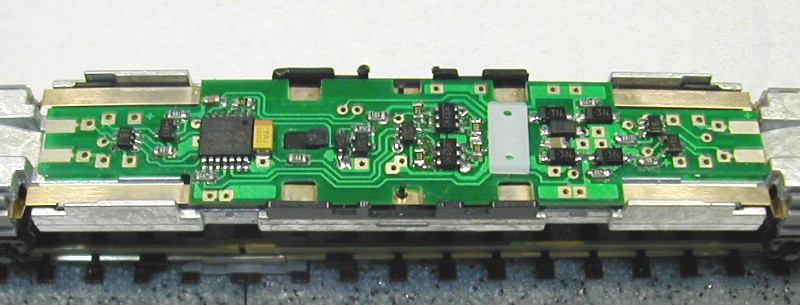

	Ｍ車への組込み例です。チップＬＥＤはまだ装着していません。

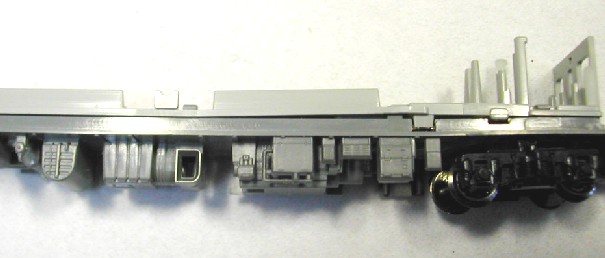

	床板をはめ込んだときに、部品が干渉して、盛り上がっています。干渉部分を削るか、穴を開ける必要があるかもしれません。

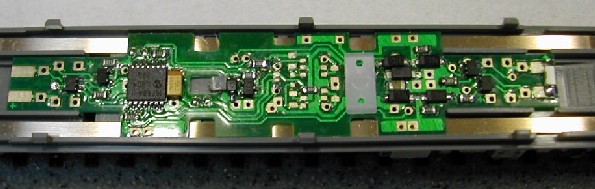

	Ｔ車への組み込み例です。右側の上面、下面へ白色チップＬＥＤを２個 実装しています。
	T車の場合には、フレームもやわらかいプラなので、部品干渉部分の加工をしなければ、大きく歪んでしまいます。
