チュートリアル （CVLIST）                    更新2011/12/20

1.プログラミングモードの設定確認

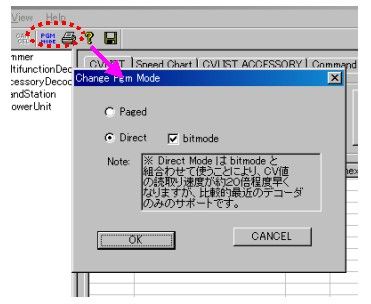

DccPgm1では、CV一覧表示（CVスキャン）で３種類のCV読み出しモードを用意しています。

1. Paged Mode:
   全てのデコーダでサポートしなければならない、プログラミングモードです。

2. Direct Mode:
   比較的最近のデコーダでサポートされている、プログラミングモードで、Pagedモードより多少早いです。

3. Direct Mode + bit mode (デフォルト)：
   最も、読み出し速度が速いモードで、1,2のモードに比べて約２０倍程度早く読み出すことができます。
   本来であれば、"Direct Mode"がサポートされていれば、このモードが有効なのですが、実際には
   サポートされていないデコーダも存在します。

2.一覧の表示

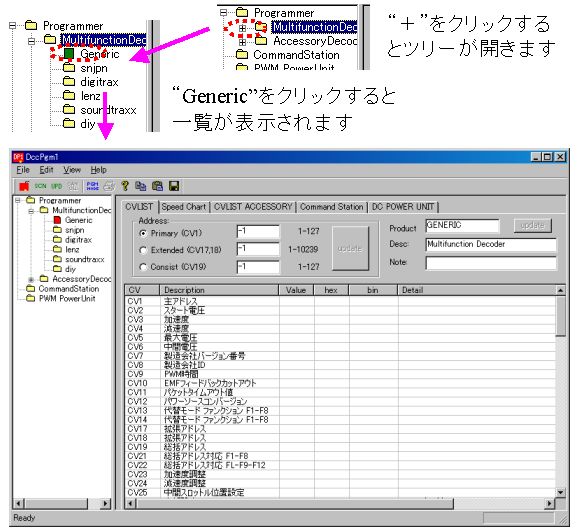

• 下図のように"Multifunction Decoder"を開くと、先頭に"Generic"とあって、その下にDCCメーカーリストが表示されます。
• DCCメーカーリストは、全て表示するとツリーが大きくなり、見づらくなるので、ごく一部だけ登録しています。
• メーカーフォルダを開いて、デコーダを選択することも可能ですが、ここでは”Generic(汎用)”デコーダとして表示させます。

３．    デコーダから、全CV値の一覧読み出し

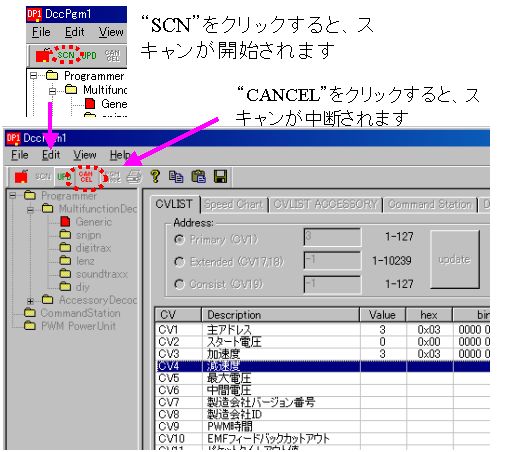

                            スキャン実行中

※デコーダによって、サポートされていない”CV"は、CV値が"0"もしくは"255"と表示される場合があります。

４.    CV値設定変更

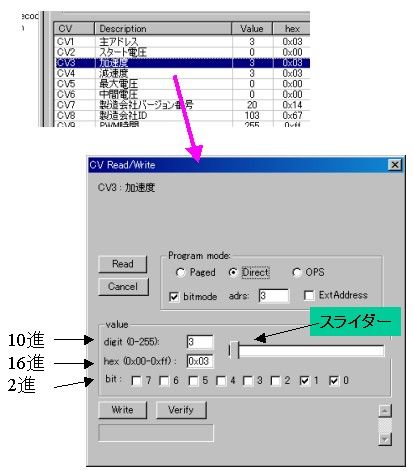

• 一覧表で設定変更したいCVを選択して、ダブルクリックをすると、"CV Read/Write"ダイアログが表示されます。

• このダイアログでは、Pagedモード、Directモードのほかに、OPSモードが利用できます。
• ただし、OPSモードについては注意が必要です。OPSモードでは基本的に、WRITEのみ有効で、READ/VERIFYは
  サポートしません。
• 理由は、OPSモードでの、READ/VERIFYはNMRAの規約で定義されていないからです。例えば、Digitrax社のデコーダは
  Transpndingの機能を使っています。
• ただし、NGDCCデコーダだけは、NMRA規約外ですが、Pagedモード,Directモードと同様の仕組みを使っているので、DccPgm1での読み出しは可能です.
• また、OPSモードを使うときには、デコーダのアドレスを指定しなければなりません。一覧表があらかじめSCAN済みで、"adrs"
  に正しいアドレスが表示されていない場合、手動でアドレスを指定して、OPSモードを使います。
• "ExtAddress"とは、デコーダアドレスが１２７以下のときに２byteアドレスモードを使っている場合、明示的に指示しなければなりません。
• ※一般的には、１２７以下の場合は、1byteアドレスモードですが、NMRA規約上はどちらでも構いません。ただし、デコーダ、コマンドステーション双方でサポートされている必要があります。

5．  一覧表で、選択したCV値のみの読み出し

• 全CV値の読み出しは、デコーダによっては、長時間掛かる場合があり、また個別にダイアログを開くのは面倒なときに
  便利な機能です。

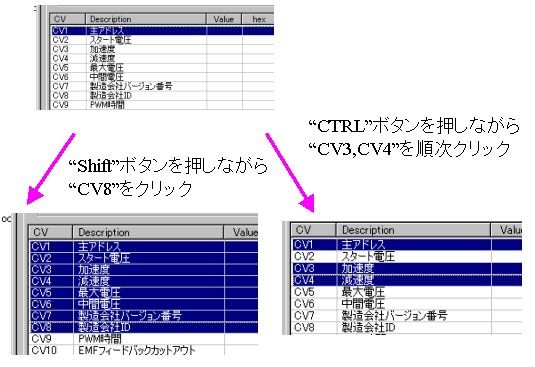

• 下図のように、読み出したい、CVアイテムを複数選択して、全一覧読み出しと同様の手順を実行するだけです。

6.    デコーダアドレスの設定変更（アドレス読み出し）

• デコーダアドレスに関係するCVは、CV1,CV17,CV18,CV19,CV29です。
• 手元にあるデコーダにアドレスを設定変更するのは面倒な作業となるので、DccPgm1では、アドレス専用の手順を用意しています。
• 事前に、”GENERIC"等、一覧表を出しておきます。”SCAN"の必要はありません。

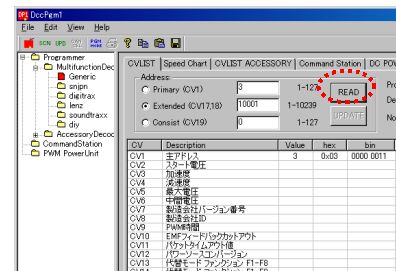

• "READ"ボタンを押すと、該当のCVが自動的に読取られて、計算します。
• 図の例では、拡張アドレス(10001)であることを示しています。

6.    デコーダアドレスの設定変更（アドレス設定）

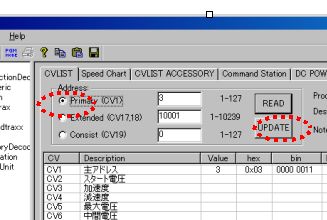

• アドレスモードとアドレス番号を入力して、"UPDATE"ボタンを押すだけです。
