チュートリアル （CVLIST ACCESSORY）                    更新2011/12/20

1.一覧の表示

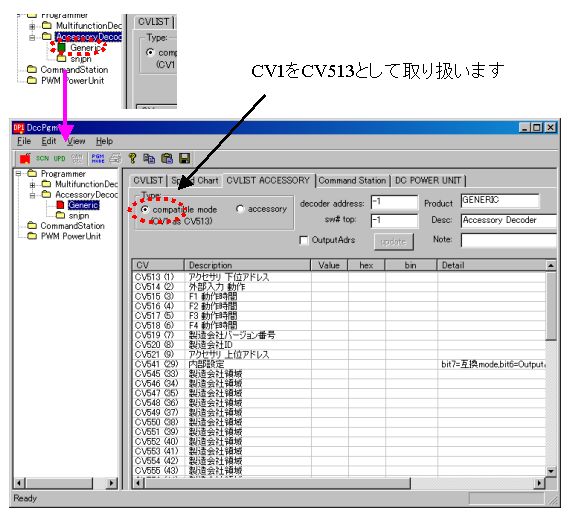

• 下図のように"Accessory Decoder"を開くと、先頭に"Generic"とあって、その下にDCCメーカーリストが表示されます。

２．    デコーダから、全CV値の一覧読み出し

• ツールバーの"SCN"で読み出しを行います。

3.    CV値設定変更

• 一覧表で設定変更したいCVを選択して、ダブルクリックをすると、"CV Read/Write"ダイアログが表示されます。

4．  一覧表で、選択したCV値のみの読み出し

• 読み出したい、CVアイテムを複数選択して、全一覧読み出しと同様の手順を実行するだけです。

5.    デコーダアドレスの設定変更（アドレス読み出し）

• デコーダアドレスに関係するCVは、CV513,CV521,CV541です。
• 手元にあるデコーダにアドレスを設定変更するのは面倒な作業となるので、DccPgm1では、アドレス専用の手順を用意しています。
• 事前に、”GENERIC"等、一覧表を出しておきます。”SCAN"の必要はありません。

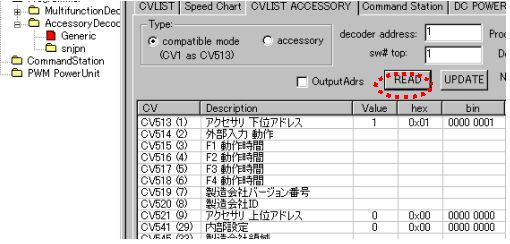

• "READ"ボタンを押すと、該当のCVが自動的に読取られて、計算します。
• 図の例では、DecoderAddressMode で アドレス(1)であることを示しています。SW番号は1-4までです。
• ※OutputAddressモードのときは、アドレス=SW#です。つまり１チャンネルのデコーダであることを示します。

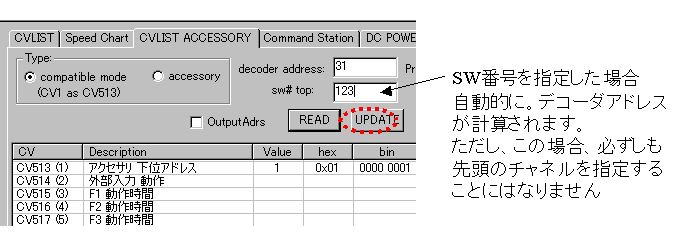

6.    デコーダアドレスの設定変更（アドレス設定）

• アドレスモードとアドレス番号を入力して、"UPDATE"ボタンを押すだけです。
