DE29x6  汎用型 N 専用 6fx デコーダ  \3,000- (直販専用) 2017/06/11更新


[HOME][会社紹介][DCC製品][ご注文][暫定掲示板]

DE29x6

 SIZE : 31 x 10 x 1.8 mm
 添付品 ナシ

DE29x2 -> DE29x2r2に移行

 SIZE : 27 x 10 x 1.8 mm
 添付品 ナシ


DP1定義 (ngdcc/dp1/cfg/de29x6.ini )

CVリスト (ngdcc/docs/DE29x6_CVLIST.pdf)

1.概要

本デコーダは上級者向けです。

2.結線

DCC入力およびモータ結線

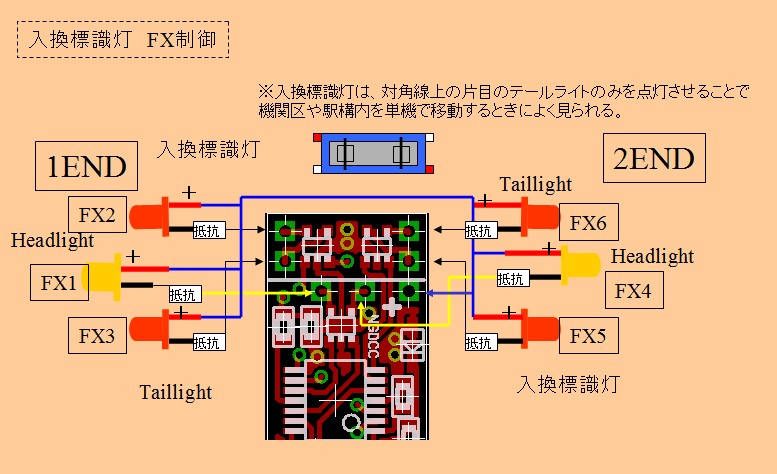

6fx 入れ替え標識灯


2FX ヘッドライトx2




3.仕様

項目

内容

DCC動作電圧

7 – 22V(絶対定格)  12Vを推奨

出力電流

MOTOR

連続 0.5A   瞬間2A(50msec以内)

FUNCTION * 6

FX 50mA オープンコレクタ

合計

連続1.2A ピーク(50msec以内)
※連続出力は、放熱無限大の条件です

PWM周波数

16KHz
ただし、BEMF有効時は、約100Hzの周期でモータ逆起電力を取得する為に、出力を一時的にCUTするので、モータによっては多少振動します。

加減速

対応

Speed Step

14,28,128 ステップ
start , mid , max
値変更可能
28スピードテーブルアリ

アドレス設定

1 - 10239

プログラミングモード

全プログラミングモード

総括制御

対応

CV値リセット

CV8=103の書き込みで出荷時状態にリセット

アナログ運転 アナログ運転における性能保証は
いたしません。
