DE24KHO (KATO HO ライト基板差替え専用デコーダ)   生産完了 2010/01/02 更新


[HOME][会社紹介][DCC製品][ご注文]


※製品は、デコーダ本体のみです。

DP1定義(DE24.ini)

ドキュメントダウンロード :DE24KHO MANUAL (pdf)



1.概要

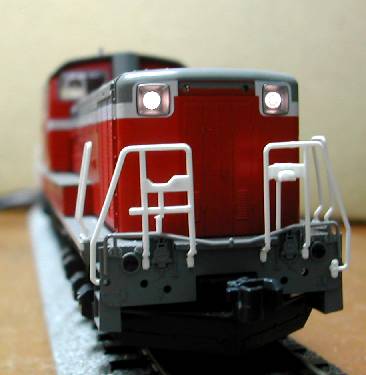

電球色LED



キャブ内にデコーダがはみ出ることがありません。



3.仕様

項目

内容

DCC動作電圧

7 – 22V(絶対定格)  12Vを推奨

出力電流

MOTOR

連続 1A   瞬間2A(50msec以内)

FUNCTION * 2

ヘッドライト

合計

連続1A ピーク2A(50msec以内)
※連続出力は、放熱無限大の条件です

PWM周波数

16KHz
ただし、BEMF有効時は、約100Hzの周期でモータ逆起電力を取得する為に、出力を一時的にCUTするので、モータによっては多少振動します。

加減速

対応

Speed Step

14,28,128 ステップ
start , mid , max
値変更可能
28
スピードテーブルナシ

アドレス設定

1 - 10239

プログラミングモード

全プログラミングモード

総括制御

対応

CV値リセット

CV8=103の書き込みで出荷時状態にリセット

アナログ運転 アナログ運転における性能保証は
いたしません。
